空间局放传感器开关柜配电房电磁波在线监测故障预警系统

官芳支持请搜“夏众科技”，近年来，随着城市电网建设的发展，变电站的数量不断增加，高压电力设备如GIS，变压器，开关柜、一二次融合环网柜等亦不断增加。由于高压电力设备的运行电压高、其内空间极为有限，导致高压电力设备的工作场强很高。另一方面，高压设备中绝缘裕度相对较小，例如，在GIS中，在严格控制的环境条件下， GIS 设备中 SF6 气体的击穿强度可望达到相当高的水平，但实际通常只能达到期望值的一半，甚至更低。而例如 GIS 设备等高压电力设备在内部出现某种缺陷时，极易发生设备故障。GIS、变压器等设备内部故障皆以绝缘性故障为多，而局部放电往往是绝缘性故障的先兆和表现形式，当这些高压设备中产生局部放电，在电力作用下将使设备内部出现影响绝缘性能的情况，例如绝缘介质(SF6、变压器油等)产生化学反应而分解，产生腐蚀性物质，破坏绝缘层或由于局部放电而导致温度升高，绝缘层老化等等情况，*终引发绝缘击穿。

  实践证明，开展局部放电检测可以有效避免事故的发生。

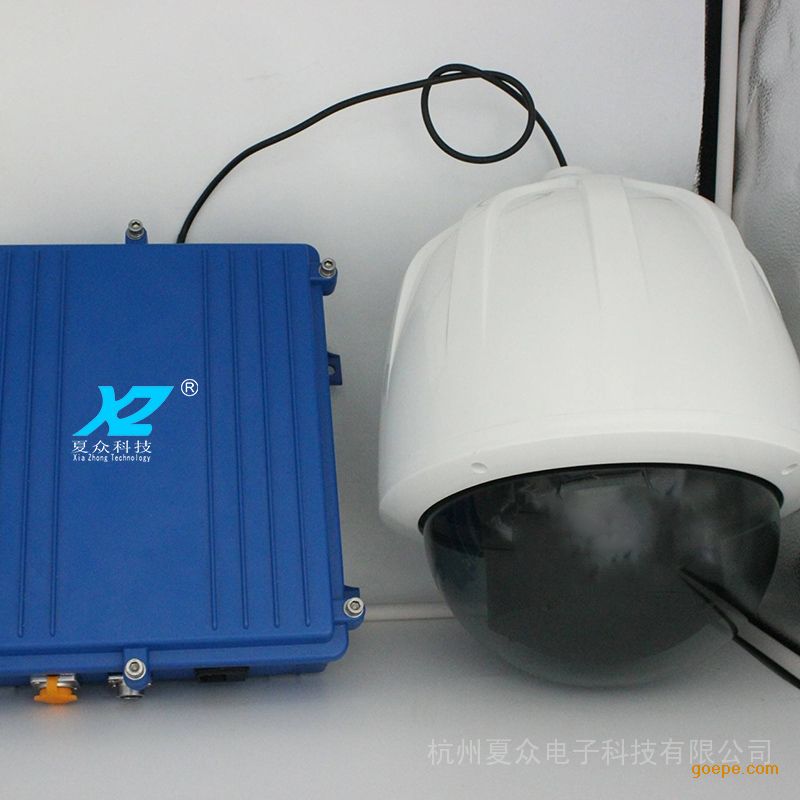

我公司生产的智能配电设备运行故障预警系统装置，采用空间电磁波全向超高频在线监测技术，可在线监测高压开关柜内部由于局部放电所产生的超高频电磁波信号，进而监测并评估设备运行状态，能有效预防事故的发生，高压开关柜突发性事故。

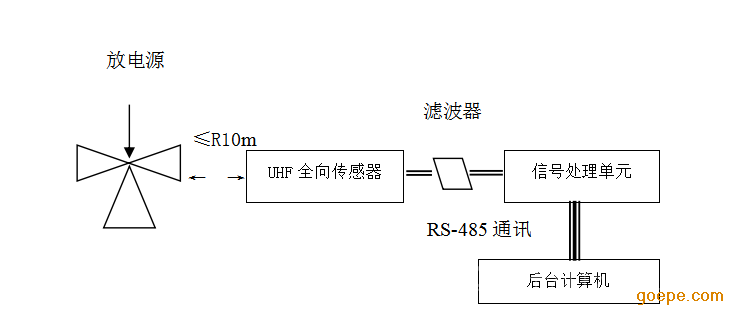

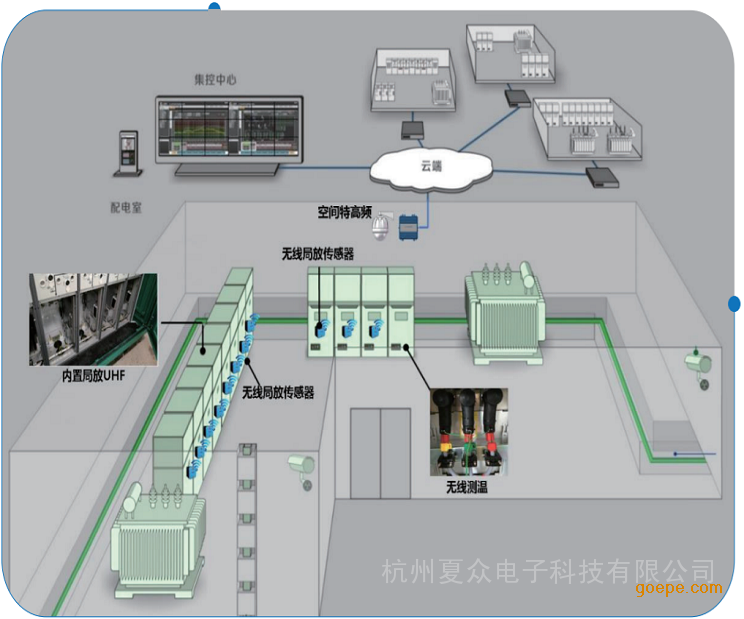

监测系统:

全向超高频传感器采集开关柜室内的特高频局放信号，通过放大、滤波等将电磁波信号传输给局放监测主机，再由局放监测主机对信号进行分析处理，分析放电强度、相位等信息，综合判断局放类别及严重等级，*后用RS485或者TCP/IP的方式传输给后台厂家。

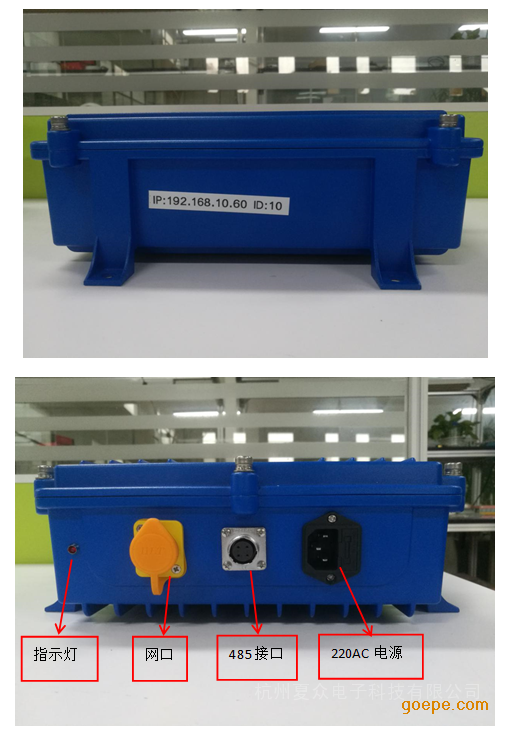

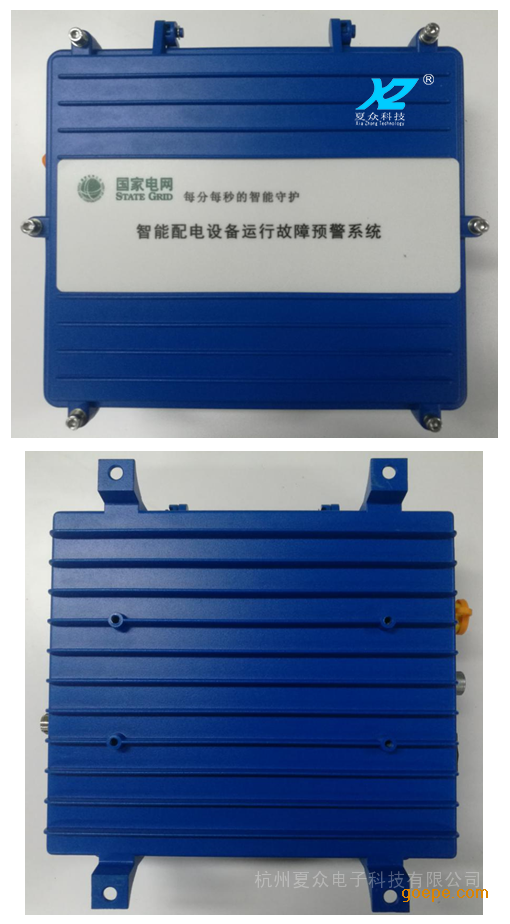

监测主机技术参数

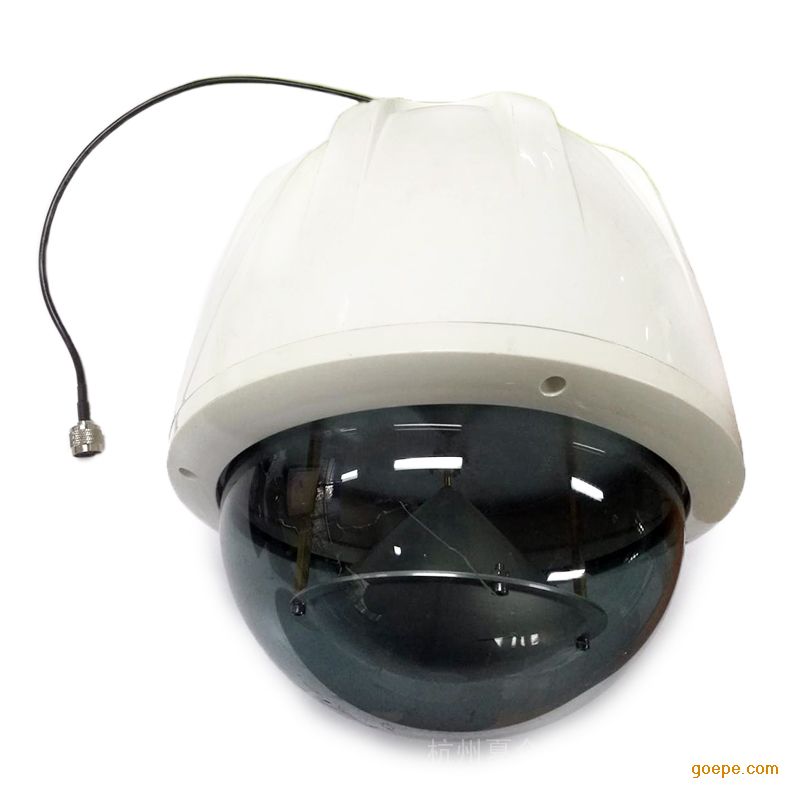

UHF 全向传感器技术参数

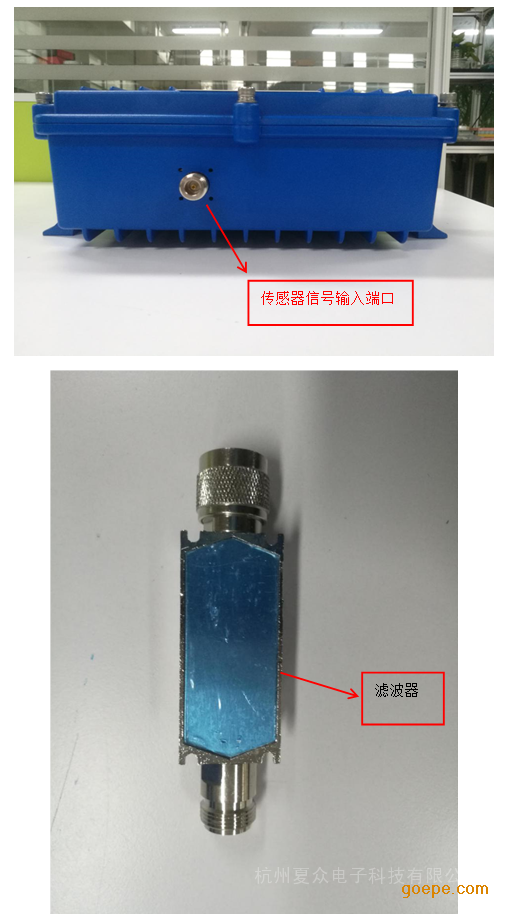

滤波器技术参数

产品配置清单

性能特点:

本装置采用特高频（UHF）技术，
抗干扰能力强、精度高（5pc）、实时在线监测（24小时）
本装置结构高度集成化，体积小、外观简洁。
特高频传感器选用非接触式全向电磁波空间定位检测技术，可无需接触设备360度无线监测设备局放, 无监测死角，一台传感器可监测半径20米范围
本装置无需维护，安装完成就可一直正常运行，运行时间可达10年。
本装置采用常规220v交流照明用电。
无需接触设备，放在环网柜室内侧、无需停电，可根据实际情况安装在任意位置。
本装置与人工检测方式形成互补，减少设备运行中人力资源的消耗。
系统及传感器具备优良的抗干扰和环境适应性，对噪声、超声驱鼠器、工频电场和磁场、高频电磁波、通信信号干扰、温湿度、灰尘环境适应能力超强。
