概述

箱变、集装箱式变电站等机柜属于户外电气设备，运行环境十分恶劣（例如：早晚温差大、基础返潮 大、空气相对湿度大、夏季温度过高等等问题），现场运行的大量机柜内部出现了不同程度凝露或结冰情况。凝露产生的水珠滴落在机柜内部元器件、接线端子、母排等上边，形成绝缘缺陷和事故，危及设备和人身 安全。本系统针对凝露或结冰形成机理（空气的相对湿度、箱体内的空气温度等）采用综合治理控制，彻 底破坏凝露或结冰形成条件，消除机柜凝露或结冰。
本产品由 XZ-OS1000  系统主机、箱体专用加热膜和微型抽湿机三大部分组成。
本产品可以测量箱体内的 2 路环境温度和湿度，2 路露点数据，2 路烟雾报警,及 1 路油面温度数据。其中环境湿度控制微型抽湿机的工作，环境温度控制风机输出，露点控制箱体加热膜的工作。
本产品具有 2 路箱体加热膜输出（无源），2 路微型抽湿机控制输出（无源），1 路，1 路风机输出（无源），2 路烟雾报警输出（无源）、1 油温报警输出（无源）和 2 路油温超温跳闸输出（无源）。
采用液晶屏显示，可以显示所有传感器的测量状态、负载起控状态、故障信息、报警信息等。 微型抽湿机采用我公司现有产品，具体性能请查阅我公司微型抽湿机说明书，选择合适的型号。

二 、开箱检查

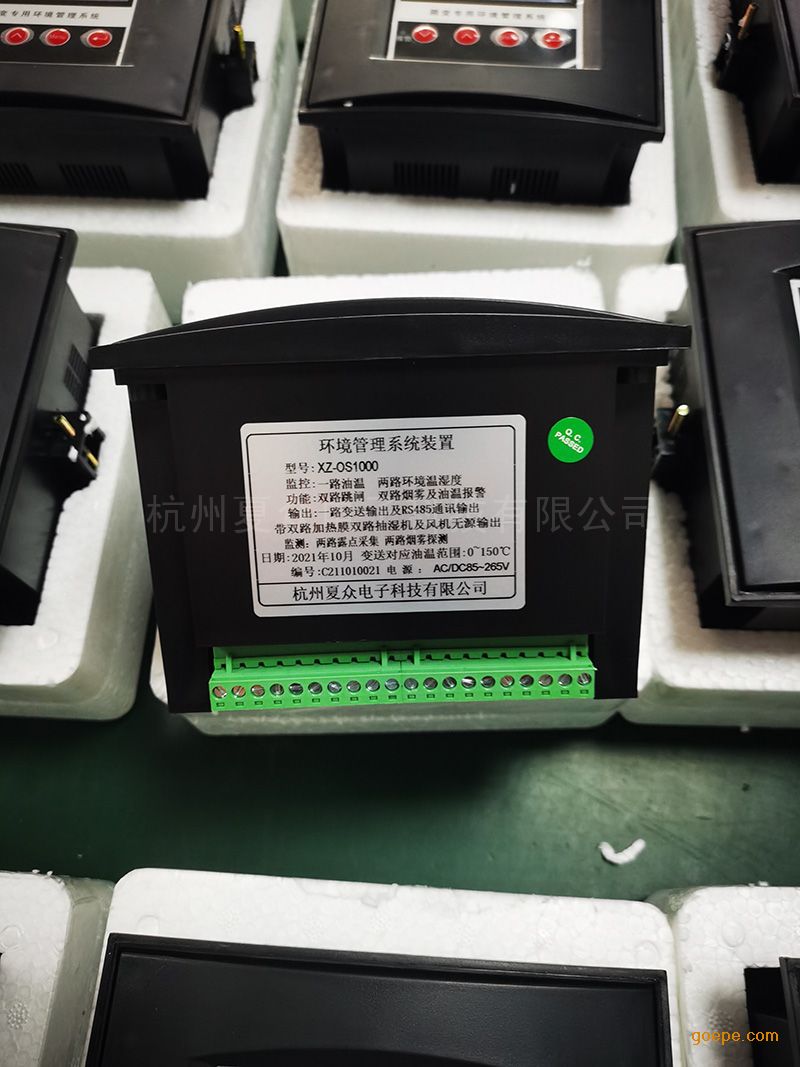

• XZ-OS1000 箱变专用环境管理系统主机 1 台

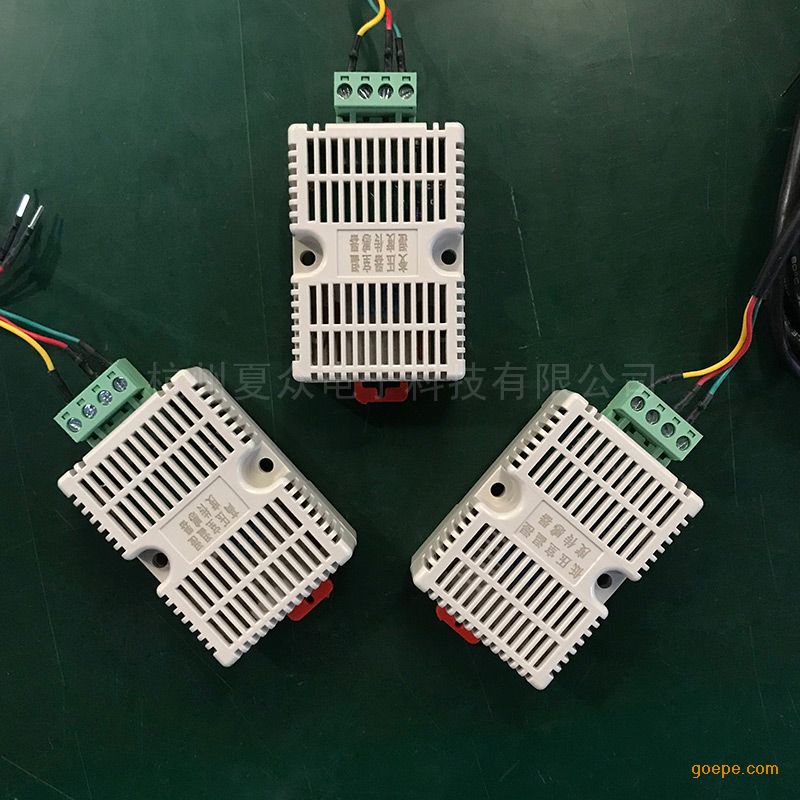

• 配套环境温湿度传感器 2 套（含引线）
• 露点采集器 2 套（含引线）

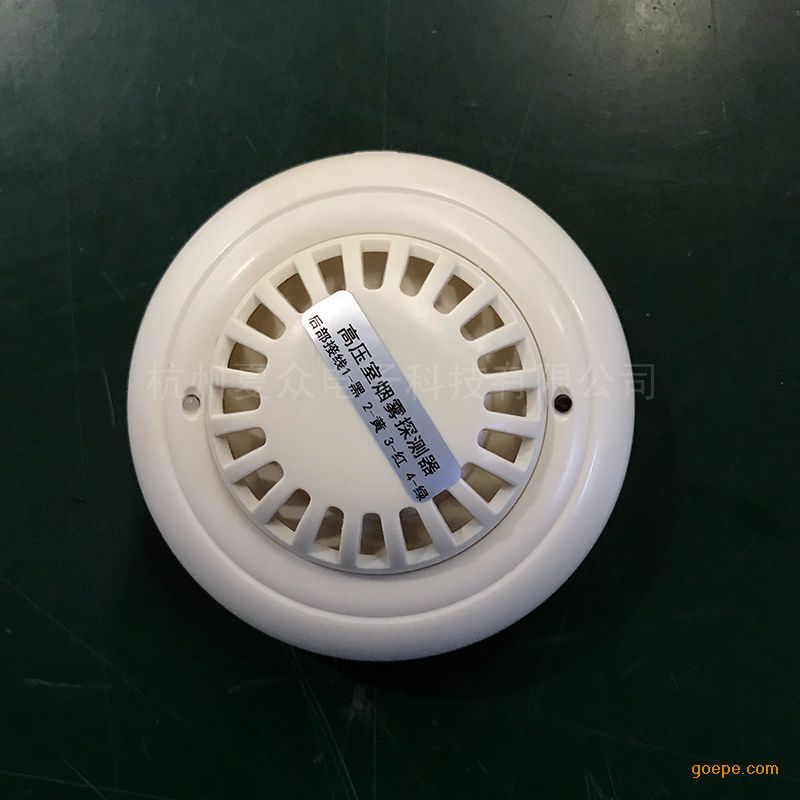

• 烟雾探测报警器 2 套
• 铠装油面温度传感器 1 套（含引线）
• 固定型微型除湿装置 2 套(30W,60W,150W 可选)

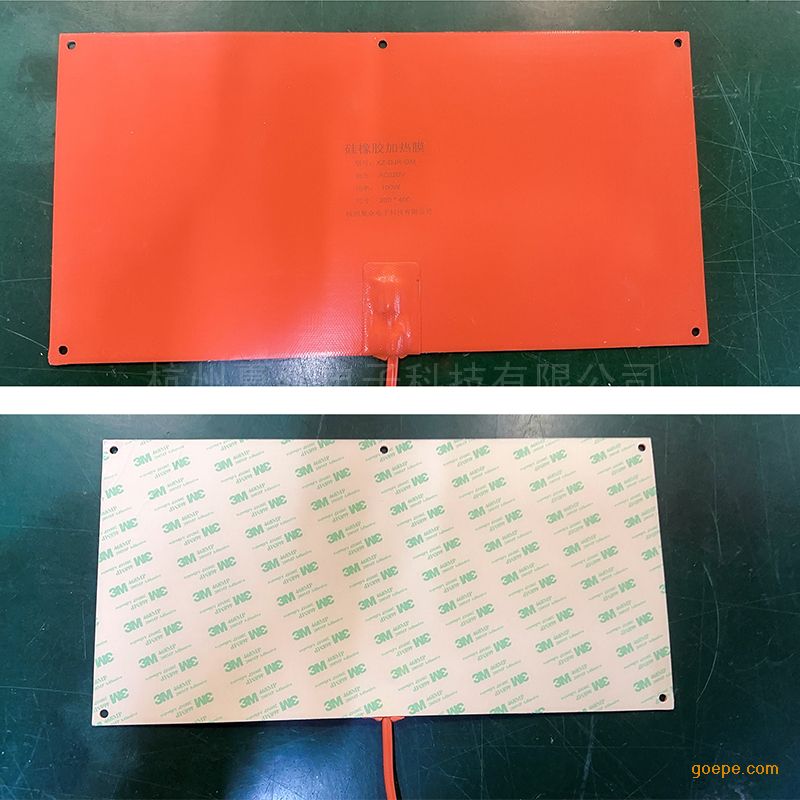

• 柜体硅胶加热膜 2 套(加热温度不大于 75℃)
• 使用说明书 1 本
• 合格证 1 张

三 、技术指标

• 供电电源：（85-265）V/AC，（45-60）Hz；（100-400）V/DC；
• 工作环境：-40℃～70℃，≤90% RH，不结露；大气压力 80 ～ 110Kpa，海拔高度＜4000m；
• 存储环境：包装好的产品应贮存在﹣40℃～+55℃、相对湿度不大于 85%（不结露）、周围空气中不含有腐蚀性、火灾及爆炸性物质的室内；
• 功耗：≤15W（不含负载）；
• 环境温度测控范围：-40℃~80℃；
• 环境温度测控精度：1.0 级；
• 环境湿度测控范围：20%RH～99%RH；
• 环境湿度测控精度：±3％RH  (25℃，标准大气压下)；
• 露点采集器温度测量范围：-40℃~80℃；
• 露点采集器温度测控精度：1.0  级；
• 负载总功耗：≤2200W；
• 继电器触点容量：5A，250VAC/5A，DC30V(加热膜、抽湿机、风机)；

• 油面温度测控范围:-40~150℃，精度：±1℃；
• RS485 通讯：1200bps/2400bps/4800bps/9600bps/19200bps；兼容 MODBUS-RTU 通讯协议；*多可接 28
• 台装置，通讯距离*大为 1000 米；
• 抗电强度：≥2000V；
• 绝缘性能：≥100M；
• 安装方式：面板式安装；
• 外形尺寸（长×宽×深）：144mm×144mm×92mm；
• 开孔尺寸：138mm×138mm；
• 运输环境：包装好的产品在运输过程中的贮存温度为﹣25℃～+55℃，相对湿度不大于 90%（不结露）。产品可承受在此环境中的短时贮存；
• 试验标准： GB/T 17626.5-2008/IEC 61000-4-5:2005 2 级
• GB/T 17626.2-2006/IEC 61000-4-2:2001 2 级
  GB/T 17626.4-2008/IEC 61000-4-4:2004 3 级
  GB/T 17626.8-2006/IEC 61000-4-8:2001 4 级
• 主机设计寿命：＞15 年。

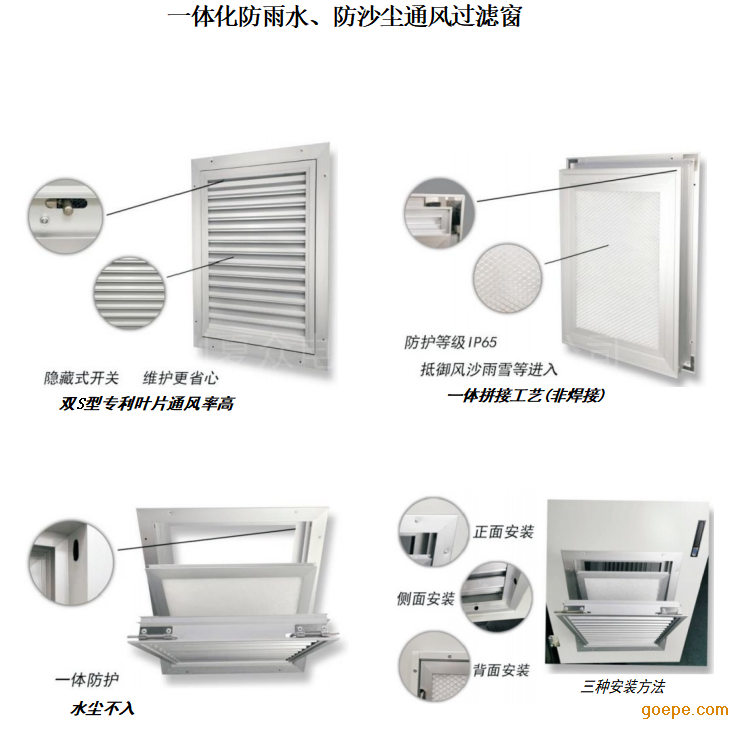

防沙滤尘一体化百叶窗/防水滤尘百叶窗/防水防沙通风窗/防水滤尘装置
性能描述：
1、百叶窗叶片为双S型结构，叶片为环环相扣，强制改变进风的走向为非直线路径，经过多次拐弯通   道由室外进入到室内，强有力的抵御沙尘颗粒随风进入到室内，沙尘颗粒及雨水碰撞到叶片的时候， 自动反弹往外流出来，另外百叶窗根部开设有排水孔，有雨水溅入后，水自动从底部的排水孔往外  流出，具有较强的防雨、防水、防雪、防沙功能。
2、以任意方向和角度对百叶窗进行喷水均能做到滴水不进。同时百叶窗后端加装有滤尘网，能有效过 滤掉从室外进入到室内的空气中自带的灰尘，保证室内空气干净，避免室内电气设备及相关器件受 灰尘侵扰；滤尘网打开之后，可以轻松从滤网内侧面取出滤棉，更换新的滤棉；
3、滤尘网打开方式为抽插式，且为外部维护，无需进入箱体内，省时省力。
